--轉自燃氣輪機動力之源

什么是母型？通俗的講，就是在設計過程中，將已有設計作為 “藍本”，進行調整或改進，以更好滿足新產品需求。在不少領域都有母型的概念。比如，航母總體設計基本方法之一，就是母型設計，選擇經過服役考驗的優秀艦船作參考，通過新設計，提高技術先進性、可靠性，更好滿足作戰需求。

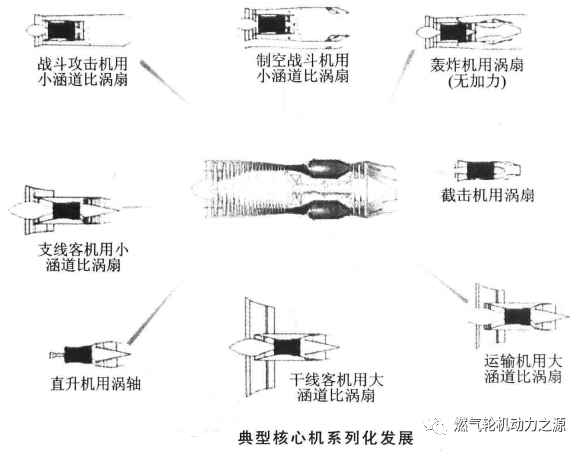

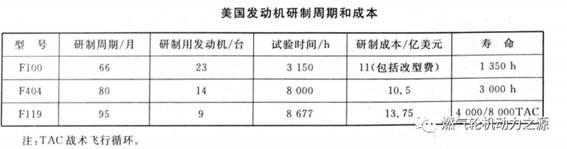

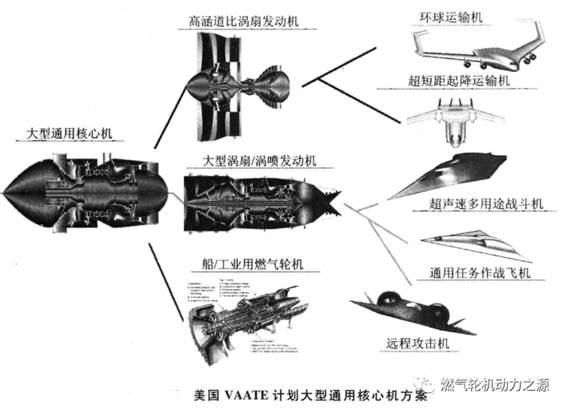

在航空發動機領域，隨著對發動機性能和可靠性要求越來越高，發動機研制難度不斷增高，全新研制航空發動機的技術風險很大，成本也非常高。20世紀六七十年代以來，各先進航空發動機國家實施了一系列研究計劃，采用“核心機+技術驗證機”的技術途徑。以一系列不同空氣流量或增壓比等級的核心機為平臺成功驗證了先進燃氣渦輪發動機技術，并以此為基礎研制了多種軍、民用發動機，逐步走上了一條以核心機衍生發展、系列發展、提前發展的道路，從而很好地解決了先進航空發動機研制的成本、風險、可靠性等問題。

如羅羅公司的AE3007H渦扇發動機、AE2100J渦槳發動機、T406系列臥軸發動機，就是在渦軸發動機T406的基礎上發展起來的，分別配裝美國全球鷹長航時戰略無人偵察機和巴西EMB-145支線客機、美國的C-130J大力神運輸機和美國的V-22魚鷹傾斜旋翼機。

在重型燃氣輪機領域，縱覽全球發展歷史，發展相對更高性能（壓比、流量）的燃氣輪機壓氣機，是在原來性能比較優秀但是壓比和流量卻較低的壓氣機的基礎上，采用?；糯?、前后加級的辦法，或者，在母型的基礎上提高轉速、改變內外徑，或按規定準則改變部分通流尺寸，以至修改它的一些級，形成新的參數更高的氣動狀態的母型。

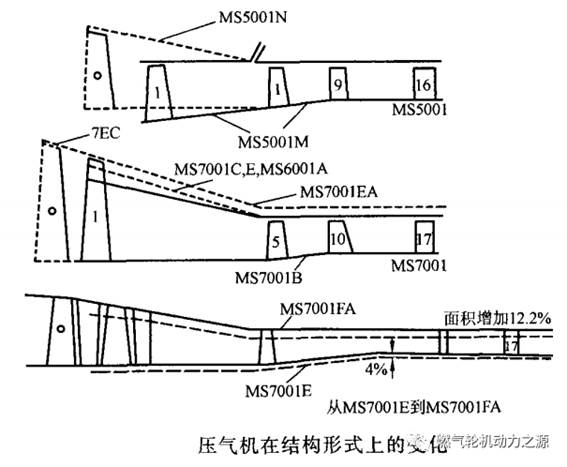

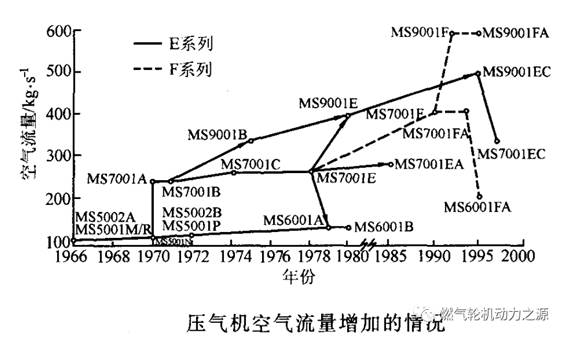

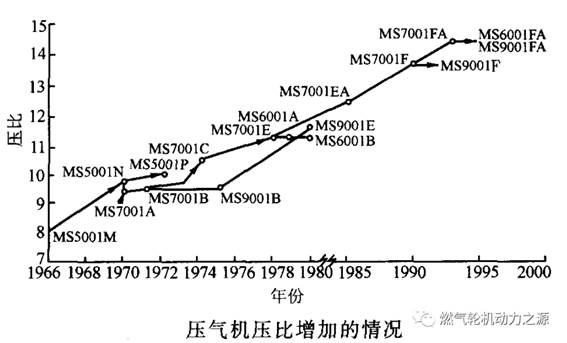

GE公司最初用于重型燃氣輪機的軸流壓氣機，是在上世紀40年代中期利用開發TG180航空發動機的經驗基礎上進行設計的。到40年代后期，其原動機也是根據TG180航空發動機設計而成的，計劃用于輸油輸氣管線和工業動力。這臺最早的MS3002原動機是一臺5000hp的燃氣輪機，壓氣機空氣流量37kg/s。后來一家天然氣公司偶買了28臺，經過了30年的運行，積累了超20萬小時的平均累計運行時間。1955年開始設計新型壓氣機，葉片型線在原有NACA65系列葉型基礎上改進，增設了壓氣機放氣口；后來，又進一步提高轉速，利用進口導葉，使得空氣流量進一步增大，成為MS5001機型的基本結構，步入現代壓氣機行列。后來不斷改進，先后經歷了MS5001M、MS5001N、MS5001P、MS7001A/B、MS9001B等機型。

9FA和6FA機型是按照MS7001FA機型直接比例法設計而成，1992年根據MS7001F?；糯笤O(shè)計MS9001F,功率211.07MW；MS7001FA，功率158.09MW；1994年設計了MS7001EC，功率116MW和MS9001EC，功率169.2MW。1996年模化放大設計制造成MS9001FA，功率222MW。

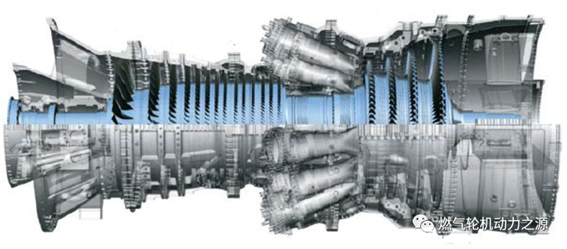

GE公司早期研制的H型燃氣輪機壓氣機為18級壓氣機，由CF6－80C2航空發動機衍生而來，CF6－80C2航空發動機以2.6：1的比例放大為7H，以3.1：1的比例放大為9H，并在CF6－80C2航空發動機的后部增加了4級壓氣機葉片。

三菱的H-25型燃氣輪機的技術也是源自GE的MS5001，H-80型燃氣輪機，就是從H-25型燃氣輪機放大設計而來的。該燃氣輪機的壓氣機為H-25型的壓氣機放大設計，壓比從H-25的14提高到了17。

西門子V84.3A燃氣輪機15級壓氣機的母型是PW4000航空發動機，具有相似的通流能力和相同的壓比，并采用普惠公司的計算程序?qū)簹鈾C的動葉和靜葉進行了重新設計和優化。1994年研制出第一臺V84.3A機組，之后以V84.3A為母型，發展了240MW的V94.3A機組和70MW的V64.3A機組。

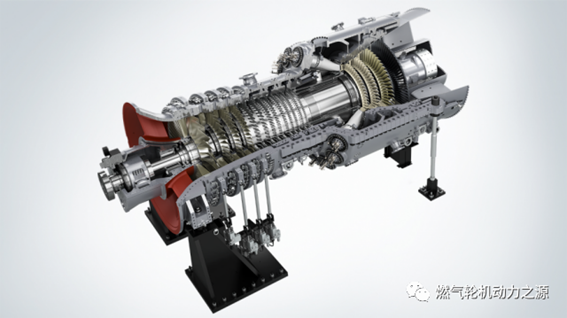

SGT-8000H燃氣輪機是西門子在并購西屋公司的發電設備部后，綜合了其自身原有的V系列燃氣輪機和西屋公司W(wǎng)系列燃氣輪機的先進技術，應用了V94.3A燃氣輪機的轉子、透平氣流通道等設計，應用了W501F的壓氣機設計等。燃燒室設計繼承了W501F(SGT6-5000F)系列燃氣輪機逆流環管式燃燒室及多噴嘴結構，并局部優化發展起來的。

在艦船動力和工業燃氣輪機領域，GE公司在1967年之前，主要銷售由J79發動機衍生的LM1500和由T58發動機衍生的LM100兩種中小功率燃氣輪機。隨后，為滿足更大功率更高效率非航空產品市場需求，GE開始在TF39/CF6大推力級發動機的基礎上研發LM2500艦船動力與工業燃氣輪機。

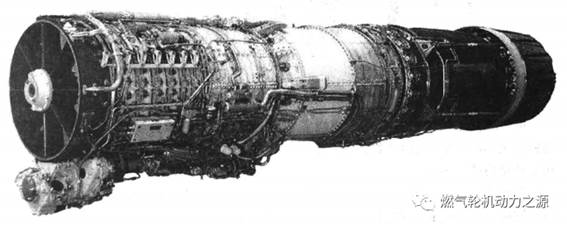

J79發動機

道生一，一生二，二生三，三生萬物...母型機是經過大量的、反復的設計、試驗得出的，凝結著一代又一代研制人員的心血。在現代，如果沒有母型而直接研制一款高性能燃氣輪機，無疑是天方夜譚、癡人說夢。母型是源，母型是根。沒有母型，寸步難行！就我國燃氣輪機自主化而言，如果要在短短幾年內實現研制目標，是否有母型、母型是否合適是決定研制成敗得失的決定性因素。

幾十年來，國內各大燃機企業和研究機構，在先進燃氣輪機技術的消化吸收方面做了大量的工作，綜合實力不斷進步。它山之石可以攻玉，國內外多年來積累的經驗和教訓，是燃氣輪機自主化研制廣義上的“母型”。當前，在建立燃氣輪機核心技術自主創新體系的進程中，如何充分借鑒已有經驗和成果，真正發揮出舉國體制的優勢，集中力量攻堅克難，考驗著我國燃氣輪機行業尤其是頂層設計者們的智慧！

俗話說失敗乃成功之母，研制的道路不可能一帆風順。不過，方向?qū)α?努力才有意義，方向?qū)α?，才不怕路遠！祝愿中國燃氣輪機自主化研制行穩致遠！
