導讀：簡單介紹了渦輪葉片冷卻技術的基本原理和重要性，在此基礎上對國外渦輪葉片冷卻技術的研究進展進行了追蹤，對相關文獻資料進行匯總分析后提出了渦輪葉片冷卻技術的發展趨勢和關鍵技術，并對將渦輪葉片冷卻技術應用于彈用渦扇發動機進行了可行性分析。

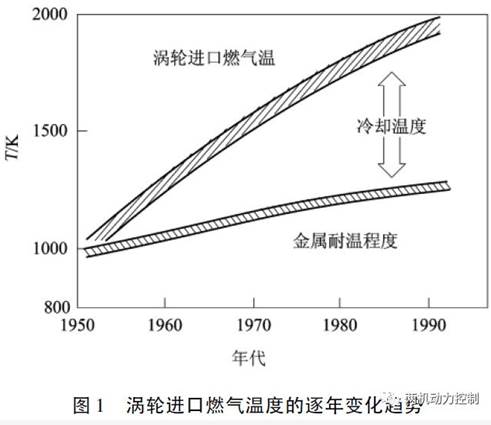

對于渦扇發動機而言，提高渦輪進口燃?xì)鉁囟葘τ诟纳瓢l(fā)動機性能，如增大發動機推力，提高發動機的效率和發動機的推重比都具有極其重要的意義。然而，渦輪進口燃?xì)鉁囟葏s受渦輪材料的耐熱能力所限制。目前，先進航空渦扇發動機的渦輪進口燃?xì)鉁囟纫呀?jīng)達到1800K~2050K，超出了耐高溫葉片材料可承受的極限溫度，所以必須采用有效的冷卻方式來降低渦輪葉片的壁面溫度。圖1給出了渦輪進口燃?xì)鉁囟鹊闹鹉曜兓厔荨?/span>

目前，渦輪葉片冷卻技術普遍應用于大型航空渦扇發動機，而在彈用渦扇發動機上的應用相對較少。但隨著國內外導彈的不斷發展進步，要求導彈飛的更高、更快、更遠，同時又不能過多增加發動機的尺寸和重量，這就對彈用發動機的性能提出了更高的要求，為了滿足導彈這種研制模式的需求，彈用渦扇發動機采用渦輪葉片冷卻技術已成為一種必然的發展趨勢。

1、渦輪葉片冷卻技術的基本原理

能在高溫、高速、高壓（簡稱“三高”條件下穩定工作是現代渦扇發動機對渦輪性能提出的最基本要求。對于氣流而言，溫度、速度和壓力是密切相關的三個參量，于是“三高”要求最終就體現在盡可能提高渦輪進口燃?xì)鉁囟壬厦?，而渦輪進口燃?xì)鉁囟纫簿统闪撕饬堪l(fā)動機性能好壞的一個關鍵性指標。

根據計算，渦輪進口燃?xì)鉁囟让刻岣?5°C，在發動機尺寸不變的條件下，發動機推力約可提高10%?？梢姡岣邷u輪進口燃?xì)鉁囟扔泻芨叩膶嵱脙r值，但由于渦輪葉片材料可承受的溫度有限，這就需要對渦輪葉片采用冷卻技術來提高這一指標。

航空發動機冷卻技術很復雜，并且各個發動機制造廠采用的技術各不相同，甚至相同的發動機制造廠為各種不同型號的發動機使用了不同的冷卻系統。發動機冷卻系統的設計要保證系統在運行時,葉片表面最高溫度和溫度梯度與設計壽命規定的最大葉片熱應力相適應。冷卻工質太少會導致葉片溫度較高，從而降低熱部件工作可靠性，縮短熱部件壽命，但冷卻工質太多又會降低發動機性能。因而必須合理設計發動機冷卻系統，以使冷卻用的壓氣機抽氣量最小，同時能提高渦輪進口燃?xì)鉁囟龋_到最大效益。

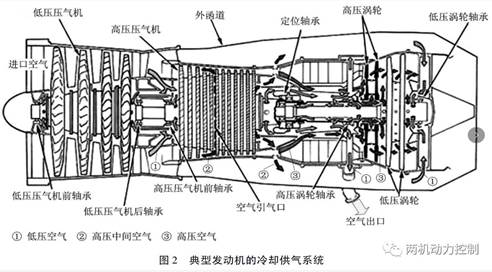

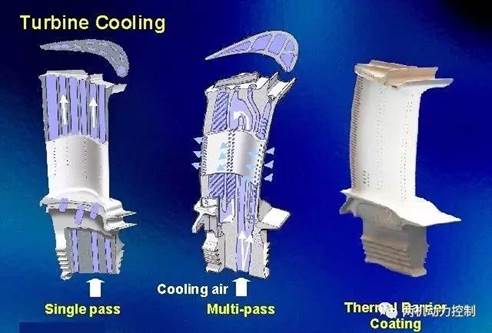

目前，國內外廣泛采用的是開式冷卻方法，即冷卻空氣從壓氣機引出，冷卻渦輪后排入渦輪通道與燃?xì)饣旌?。圖2為典型的發動機冷卻供氣系統。該方案比較簡單，結構上容易實現，而且不用額外負載大量的冷卻氣；缺點是引走了部分經過壓氣機壓縮的空氣，消耗能量，而且隨著增壓比和飛行速度的增加，冷卻空氣本身溫度增高，冷卻效果變差。對于不同的冷卻方式，其基本的冷卻原理是冷氣從葉片下部進入葉片內部，通過冷卻通道對葉片的內表面進行有效的冷卻，然后由葉片上的小孔流出對葉片外表面進行冷卻保護。

2、國外研究現狀

由于渦輪進口燃?xì)鉁囟鹊闹匾?，這一指標總是作為發動機發展的一個重要標志。20世紀70年代，渦輪進口燃?xì)獾臏囟葹?600K~1700K；90年代末已達2112K；而本世紀初將要達到2300K~2400K；平均每年以15K~20K的速度遞增。然而，高溫合金耐溫程度的發展速度卻遠遠滯后于這一水平，而且據估計，高溫合金的允許工作溫度不會超過1500K。

這樣，除了發展新材料和新結構之外，在不改變目前可用金屬材料的情況下，要保證燃燒室和燃?xì)鉁u輪這兩個主要的熱端部件可靠地工作并達到要求的使用壽命，唯一可行的便是采取冷卻和熱防護措施。事實證明，冷卻技術的效果極為顯著，20世紀60年代，采用冷卻技術而帶來的冷卻溫降為60K~100K，70年代中期冷卻溫降為300K,目前冷卻溫降已達400K~600K;而且隨著冷卻方法的不斷改進，冷卻溫降還有可能達到一個新的水平。

目前，先進發動機的渦輪進口燃?xì)鉁囟纫堰_到了2000K左右，比高壓渦輪葉片金屬材料的熔點高400K，可見冷卻設計的重要性和迫切性。

因此，國外很多航空航天先進國家都在大力研究發展冷卻技術，而且先進的冷卻設計能夠帶來巨大的經濟和使用效益，主要體現在以下5個方面：

1.         因提高渦輪進口燃?xì)鉁囟榷岣吡税l(fā)動機性能；

2.         因允許使用更簡單的材料而降低了成本；

3.         因減少金屬壁厚度而減輕了重量；

4.         因減小了冷氣消耗量而提高了效率；

5.         因延長部件壽命進而延長了發動機的使用期限。

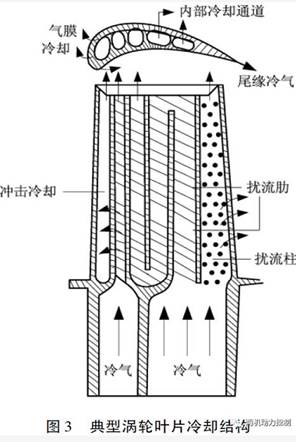

目前，國外廣泛用于航空發動機渦輪葉片冷卻的基本冷卻技術主要有氣膜冷卻、沖擊冷卻、發散冷卻、肋壁強化換熱、繞流柱強化換熱等。圖3為常用典型渦輪葉片冷卻結構。

3、發展趨勢

美國國防部開展的綜合高性能渦輪發動機技術(IHPTET)計劃制定了詳細明確的部件級目標。對于渦輪部件，其研究目標是渦輪進口燃?xì)鉁囟忍岣?00K，冷卻空氣減少60%，質量減少50%，單級載荷增加50%，生產成本和維修成本降低10%。

為實現這些目標，必須面臨一系列技術挑戰。該計劃提及的三大技術難題是：在不增加損失和極限載荷的情況下提高級載荷；在不增加轉子質量的情況下為提高轉子的轉速而設計渦輪盤和葉片附件；在減少冷氣流量的情況下提高燃?xì)膺M口溫度的困難。

英國也相應開展了“先進核心軍用發動機”（AC-ME）的研究，計劃把推重比為20定為2020年的目標，到那時發動機的渦輪進口燃?xì)鉁囟葘⑦_到2400K。為了解決更高溫度帶來的一系列問題，在提高材料的耐熱性，發展高性能耐熱合金，并制造單晶葉片的同時，就要發展采用更先進的冷卻技術，以少量的冷卻空氣獲得更高的降溫效果。目前國外冷卻技術的發展方向是挖掘現有冷卻方式的潛力，精細組織冷卻氣流提高冷卻效果；發展新的冷卻結構和冷卻方式。新型冷卻技術有層板冷卻和復合冷卻技術。

3.1層板冷卻技術

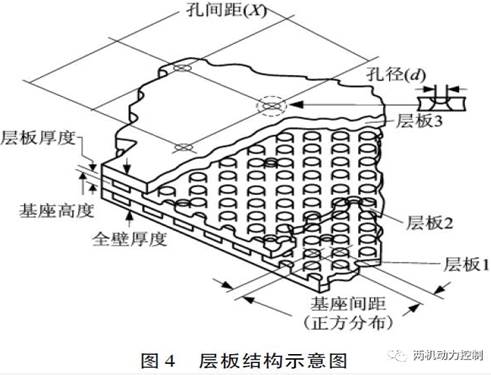

層板冷卻技術始于Colladay提出的一個理論：在燃?xì)廨啓C高溫部件的冷卻中，為了有效利用冷氣，在形成氣膜之前一定要增強內部對流換熱，即可以通過內部對流冷卻、沖擊冷卻、擾流柱、肋壁等強化換熱方式對葉片進行冷卻。基于這種理論及全氣膜冷卻形成了多層壁氣膜冷卻結構。其基本原理類似于多孔發散冷卻。冷氣在層板內部許多細小的通道內流過并吸收熱量，然后從氣膜孔流出。圖4給出了層板冷卻的結構示意圖。

3.2復合冷卻技術

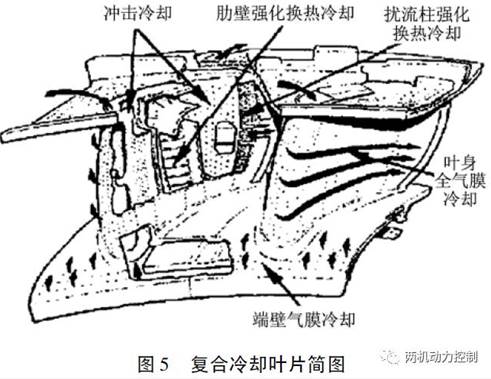

復合冷卻技術（見圖5)就是在渦輪葉片上同時使用多種冷卻技術，但并不是簡單的組合，因為不同冷卻方式之間會產生相互的影響，比如冷卻氣流經過肋的擾動形成的二次流會對氣膜孔的出流產生—定的影響。因此，復合冷卻的研究相對比較復雜，目前國內外在這方面的研究還不是很多。

3.3冷卻葉片設計優化

在發展冷卻技術的同時，渦輪冷卻葉片的設計優化也非常重要。目前，美國等西方發達國家正在努力發展航空發動機及渦輪冷卻葉片的多學科優化技術（MDO)，包括優化理論與算法、計算流體力學方法、多學科耦合分析等，取得了很大的進步，出現了多種MDO軟件。

4、關鍵技術

渦輪冷卻技術的研究在國外已經有60多年的發展歷史，到現在已經取得了顯著的成果，總結出了一些渦輪冷卻設計方面的經驗和方法。但是由于渦輪冷卻技術具有多學科的復雜性，至今并不算十分完善，還有許多關鍵技術需要解決，以進一步提高渦輪冷卻的效率。

在后續渦輪冷卻技術的研究中如下關鍵技術和研究方向有待關注：

1.         研究合理的渦輪冷卻葉片結構設計方法。選擇合理的冷卻結構，降低冷卻結構對葉片強度、氣流流動的影響;

2.         設計有效的渦輪葉片冷卻系統，必須充分了解渦輪內部詳細的燃?xì)饬鲃犹匦?，?zhǔn)確預測葉片的冷卻效果和熱分布，防止出現局部熱斑；

3.         完善冷卻系統和向流通通道放氣的方法。目的是減小所需的冷卻空氣流量和所用的能量，以及附加損失；

4.         減少冷卻系統的空氣泄流（采用的方法有密封冷卻系統，應用渦輪導向器裝置等），以及發動機工作在低負荷時，關閉冷卻系統；

5.         研究冷卻結構和工藝方法，以提高渦輪冷卻效率。如在葉片上涂隔熱涂層、冷卻氣路設計等。

5、結束語

本文通過對國外的渦輪葉片冷卻技術發展及相關關鍵技術的研究，認為采用渦輪葉片冷卻技術能夠大幅度提高渦扇發動機的性能，并且具有廣泛的應用前景。目前，國外先進的航空發動機基本均已采用此項技術。對于彈用渦扇發動機而言，隨著導彈的不斷發展，對發動機的要求越來越高，采用渦輪葉片冷卻技術將是一個必然的發展趨勢。

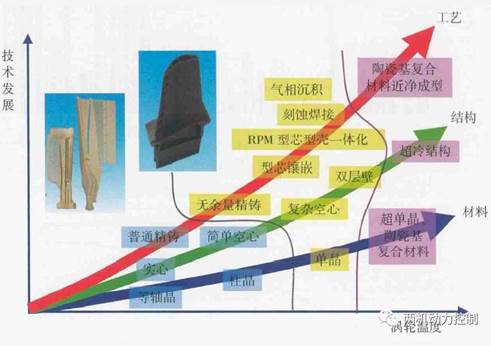

圖6 渦輪葉片的發展歷程

因此，加大研究力度，注重吸取國外的先進技術和經驗，強調理論研究和試驗相結合。相信渦輪葉片冷卻技術的發展必將把彈用渦扇發動機推向一個新的高度。
